Inspection sous-marine par drone
Le drone sous-marin est un robot téléopéré qui inspecte vos ouvrages immergés sans envoyer de plongeur. Quais, bassins, piles, palplanches, plateformes ou barrages : il filme en HD lorsque l’eau est claire et bascule sur un sonar d’imagerie acoustique multifaisceaux lorsque l’eau est trouble, pour un diagnostic fiable quelles que soient les conditions.
Vous êtes gestionnaire de site, cliquez ici
Vous êtes télépilote de drone, cliquez ici
Ils nous font confiance.
100 m
profondeur maximale
4 h
d’autonomie maximale
2
capteurs : caméra HD et sonar
200 m
d’ombilical
0
plongeur exposé au risque
définition
Qu’est-ce qu’une inspection sous-marine par drone ?
L’inspection sous-marine par drone consiste à contrôler un ouvrage immergé avec un drone sous-marin téléopéré, ou ROV (Remotely Operated Vehicle). Relié à la surface par un ombilical, il est piloté en temps réel depuis un quai, une berge ou une barge.

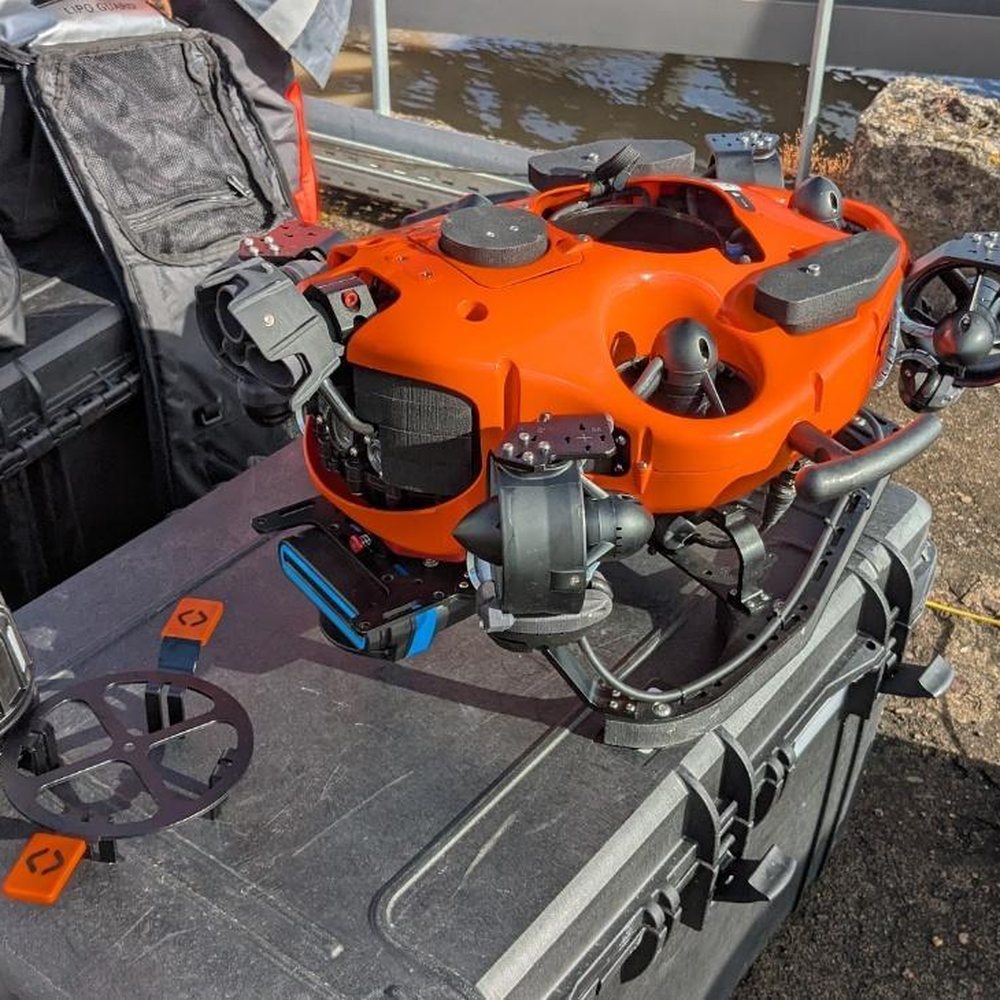

Notre ROV Seasam, fabriqué en France, embarque une caméra HD avec éclairage LED et un sonar multifaisceaux Oculus. Chaque observation est horodatée, positionnée et restituée dans un rapport exploitable par vos équipes.
ce que voit le drone
Trois façons de lire un ouvrage immergé
Le même drone embarque la caméra et le sonar : on choisit le capteur sur site, selon la qualité de l’eau, dès la plongée de reconnaissance.

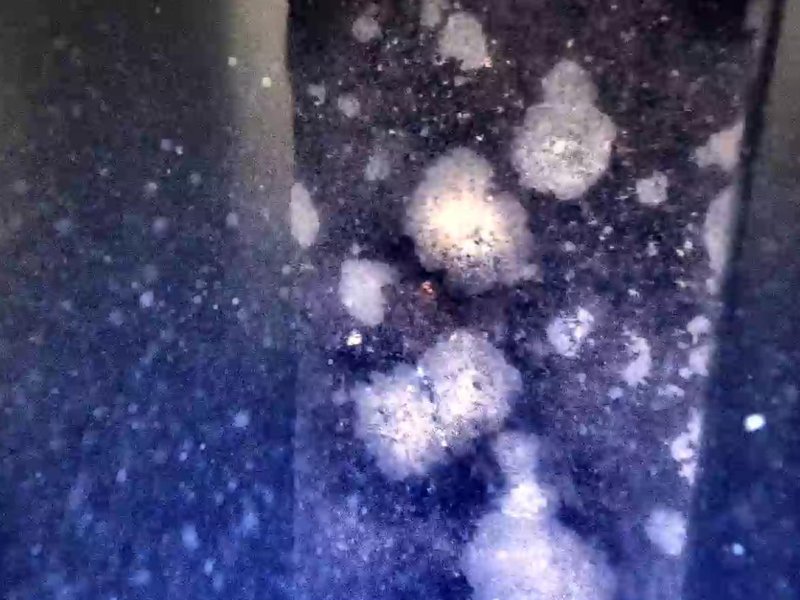

Vidéo HD en eau claire
Fissures, éclats, corrosion, concrétions : la caméra et ses projecteurs LED caractérisent finement chaque défaut.

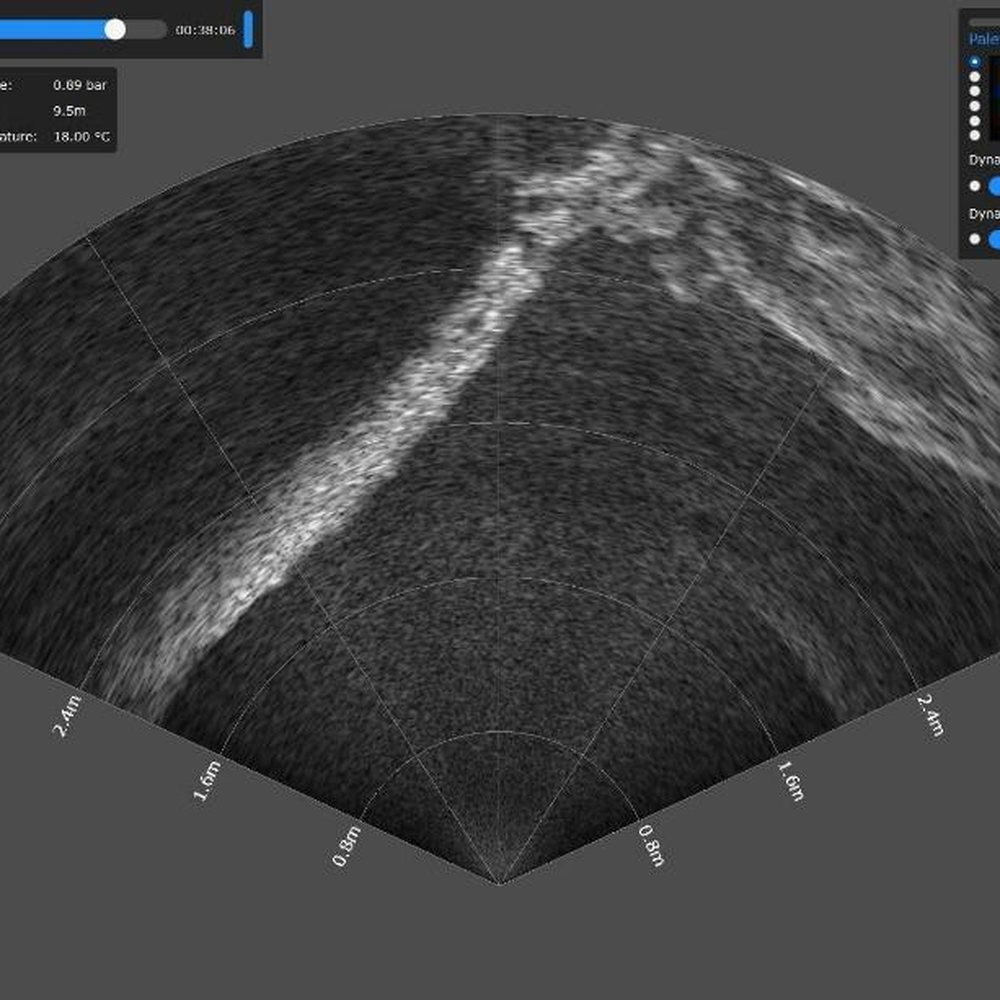

Sonar multifaisceaux en eau turbide
Quand la visibilité tombe sous 1 mm, comme dans la Garonne, le sonar reconstruit l’image des parois à partir des échos, comme une échographie.

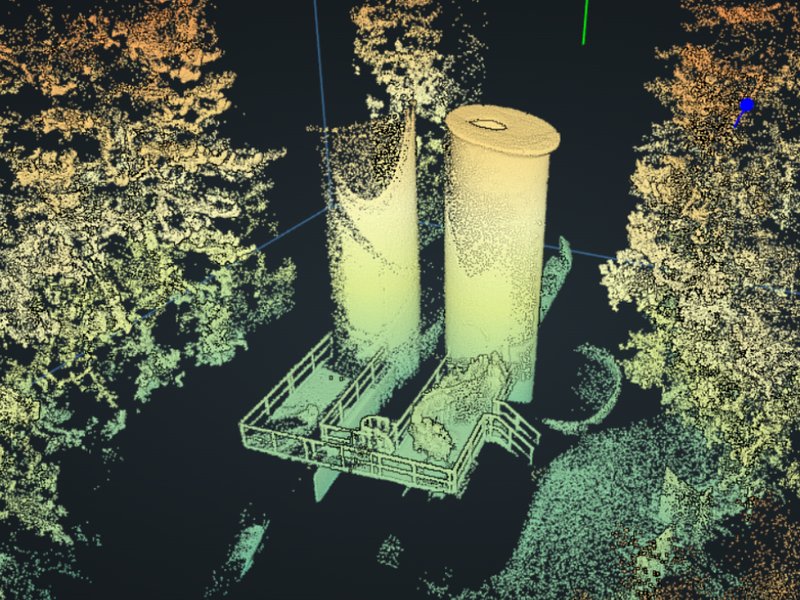

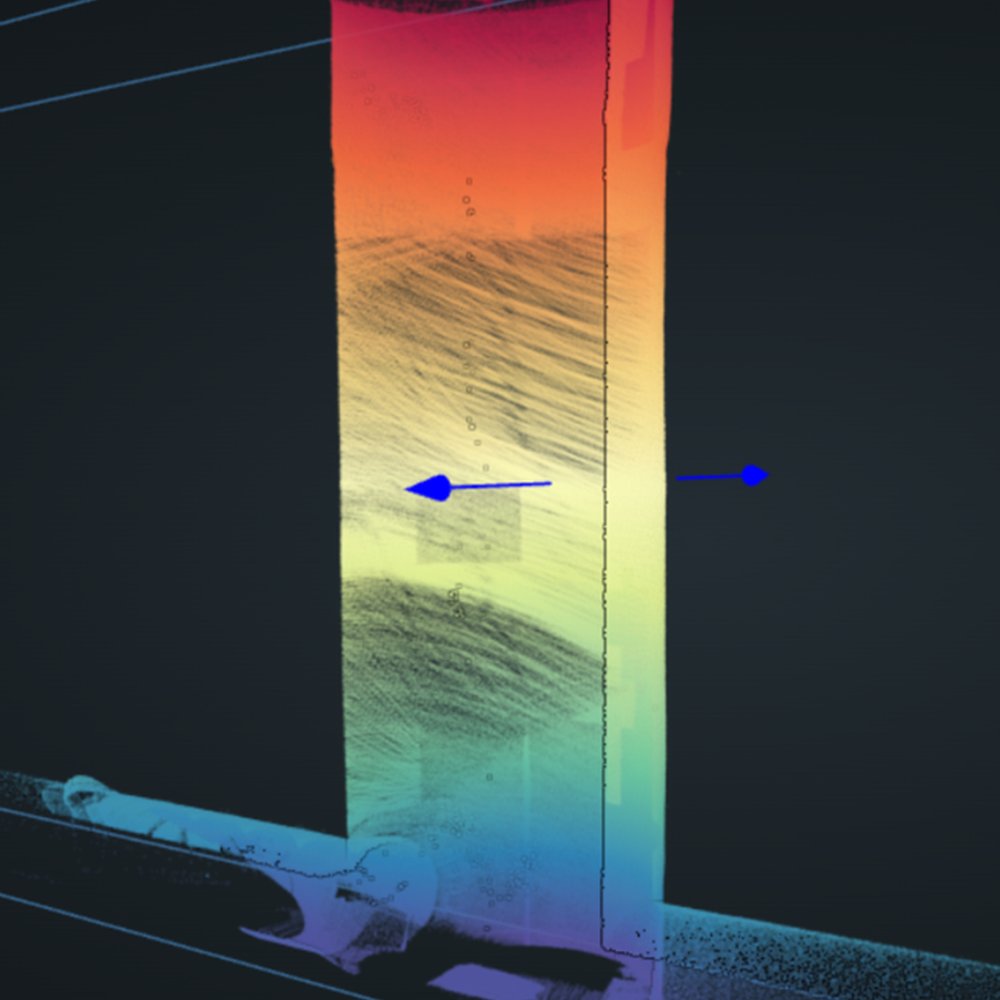

Nuage de points et modèle 3D
Le relevé est restitué en nuage de points et maillage 3D, pour mesurer, couper et comparer l’ouvrage d’une campagne à l’autre.
cas clients
Deux ouvrages, deux conditions d’eau, deux technologies

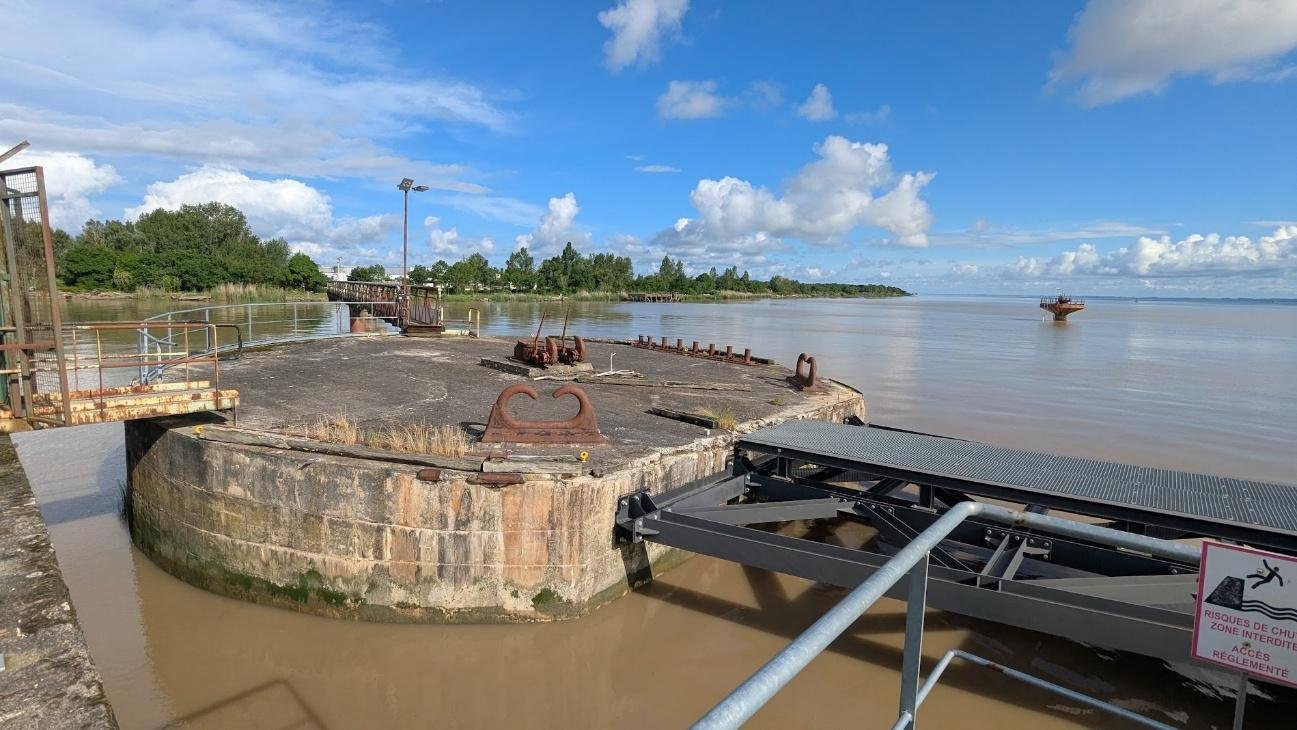

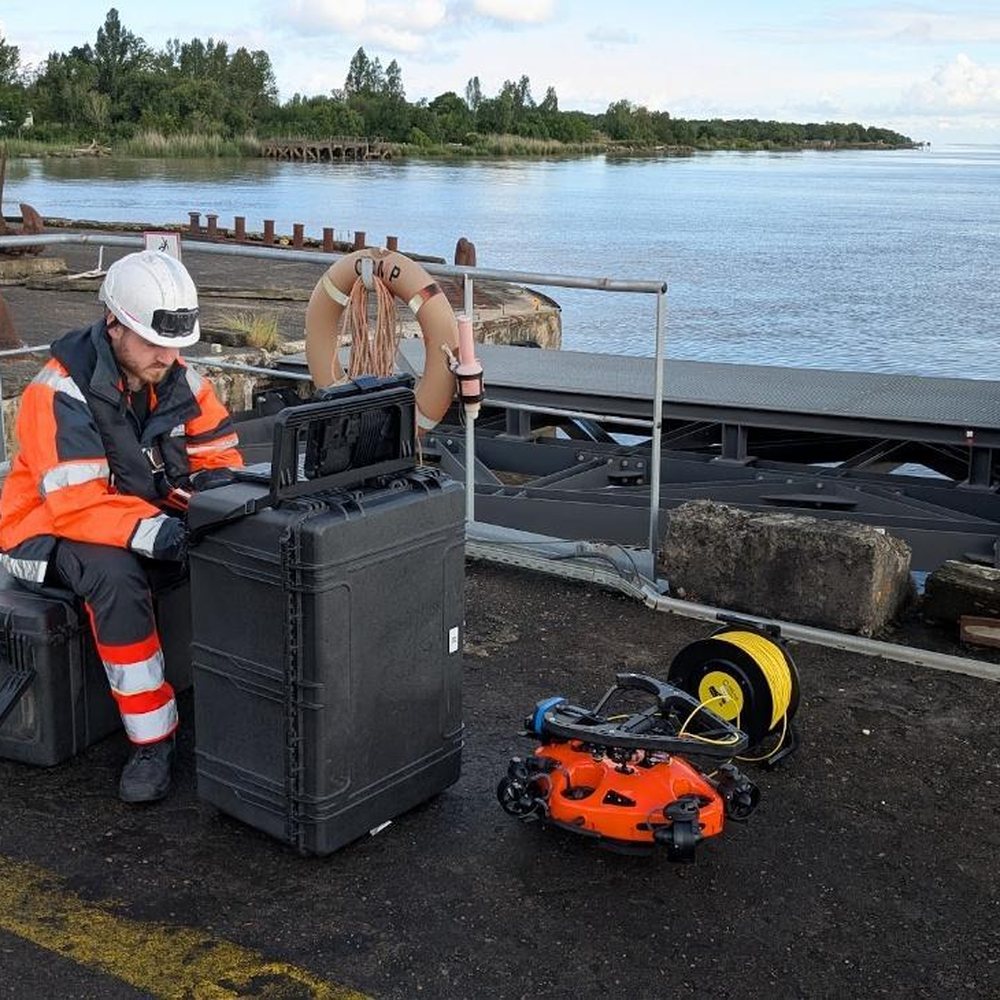

Grand Port Maritime de Bordeaux · eau turbide
Inspection d’un appontement au sonar multifaisceaux
Gabion et palplanches contrôlés dans la Garonne : aucun désordre structurel, le déplacement observé provient d’un affaissement global.

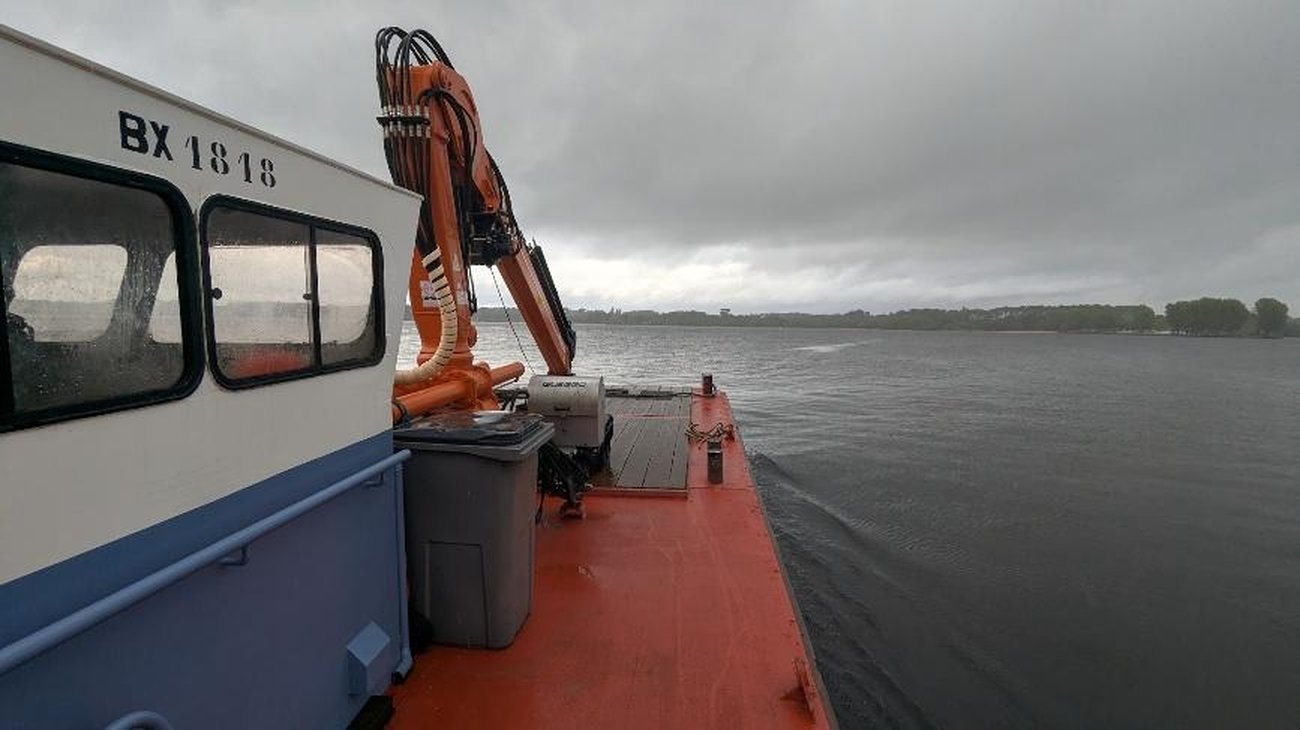

Vermilion Energy · eau claire
Inspection vidéo HD des piliers d’une plateforme lacustre

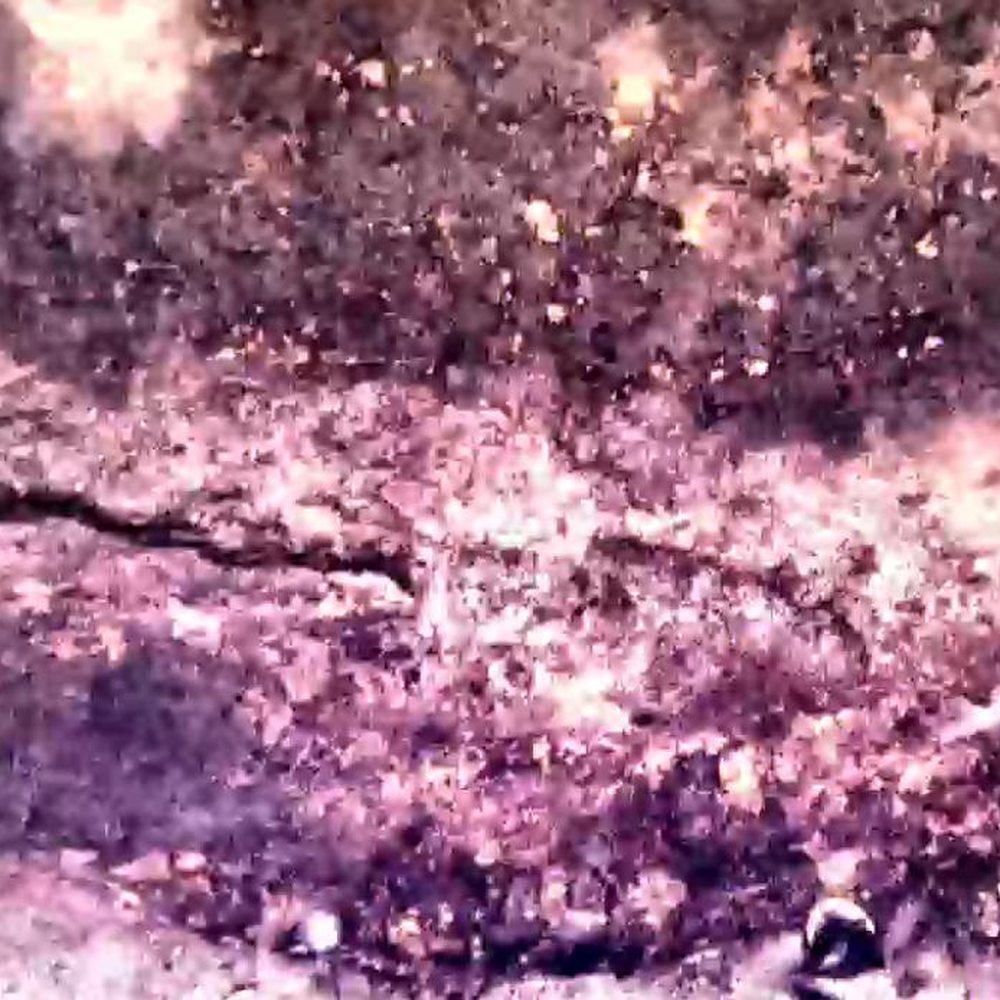

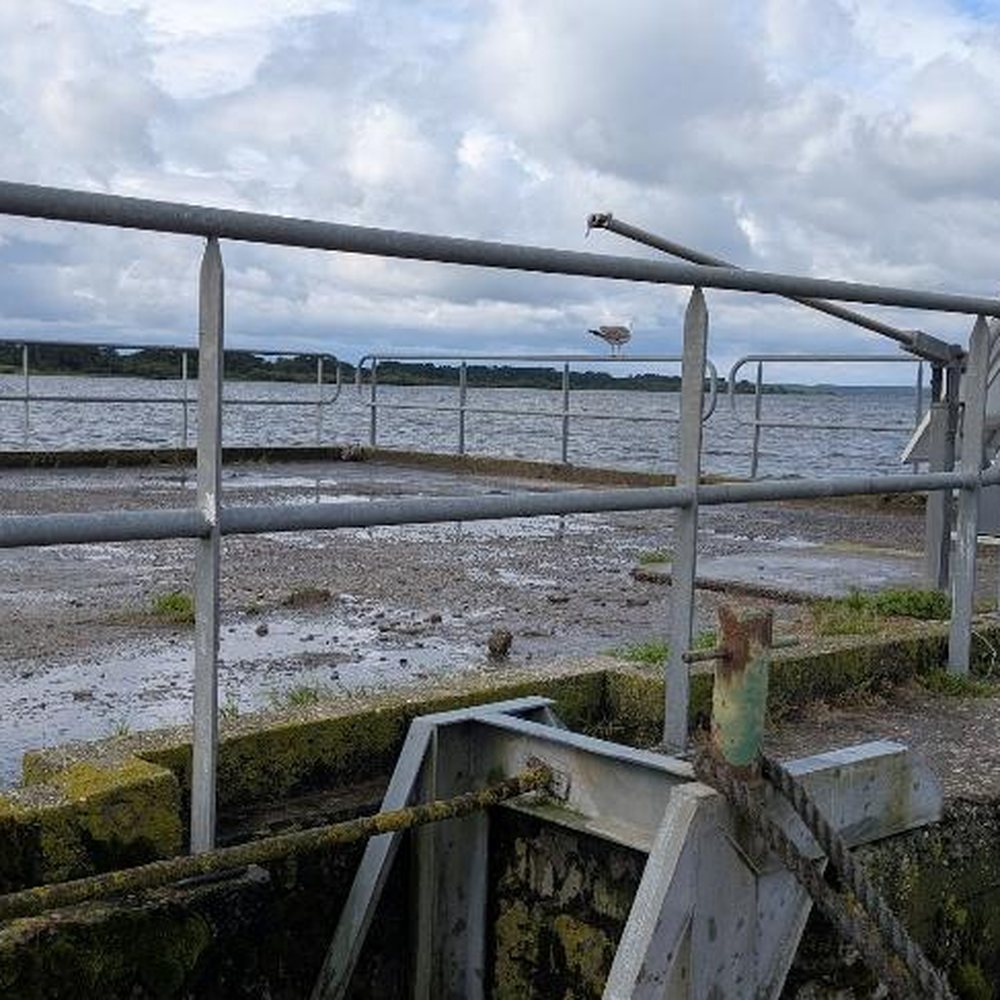

Piliers et riser inspectés pile par pile à Parentis : fissures, corrosion et manques de matière classés par criticité.
méthodologie
De la plongée au rapport, en 5 étapes
01
Préparation
Analyse du site, périmètre, objectifs et plan de prévention.
02

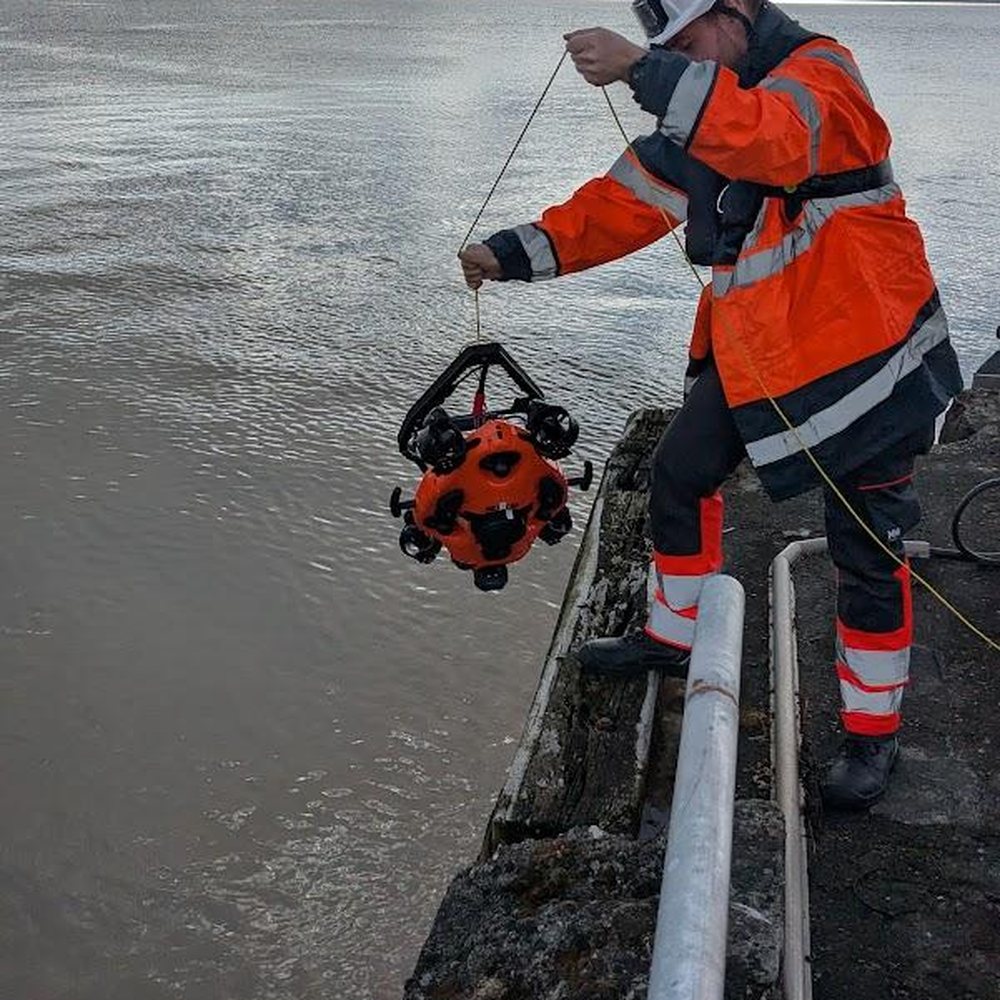

Déploiement
Mise à l’eau en quelques minutes depuis un quai, une berge ou une barge.
03
Inspection
Reconnaissance, puis scan vidéo et/ou sonar, paroi par paroi.
04
Traitement
Consolidation vidéo, sonar et position, qualification des observations.
05
Restitution
Rapport géolocalisé, vidéos et, selon la mission, modèle 3D.
livrables
Ce que vous recevez après l’inspection
Vidéos et photos HD
Chaque défaut horodaté et retrouvable sur la vidéo.

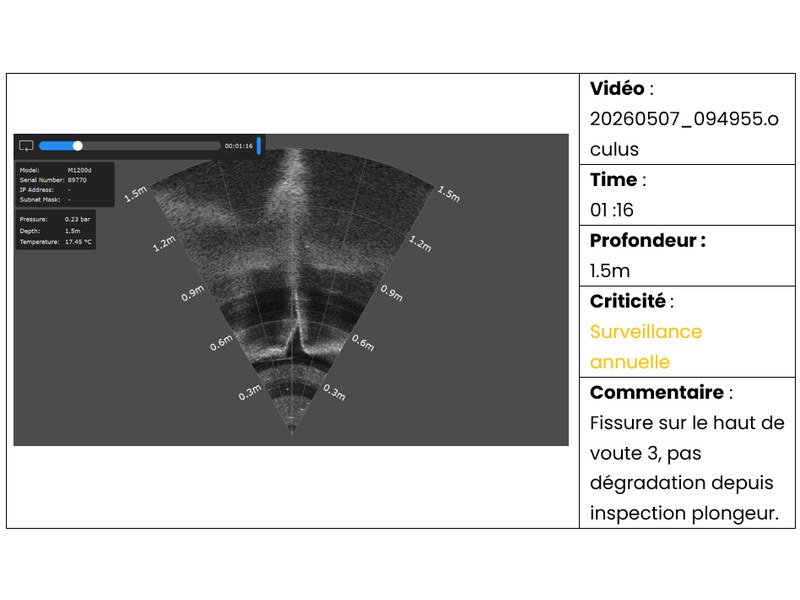

Fiches d’observation
Image, profondeur, criticité et commentaire pour chaque point.
Nuage de points 3D
Un modèle mesurable de l’ouvrage ou du bassin.

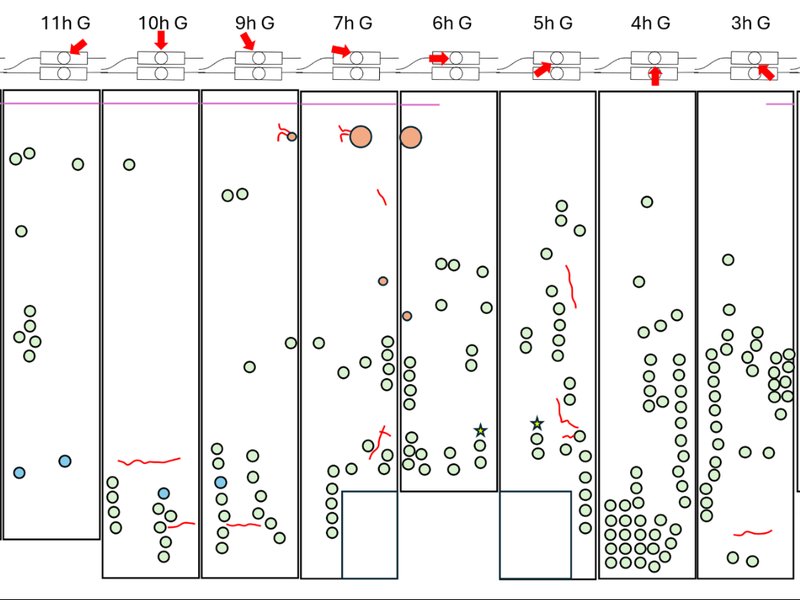

Plan des désordres
Chaque observation positionnée pour le suivi dans le temps.
sur le terrain

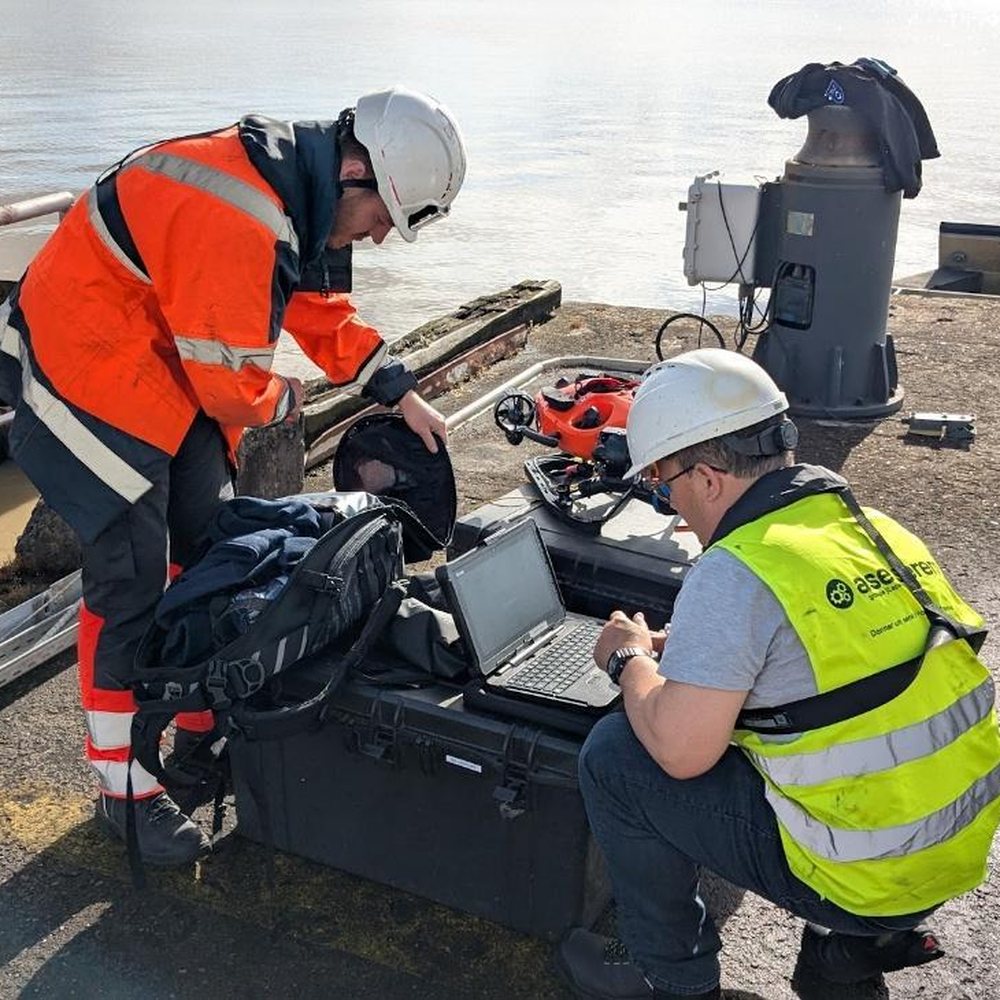

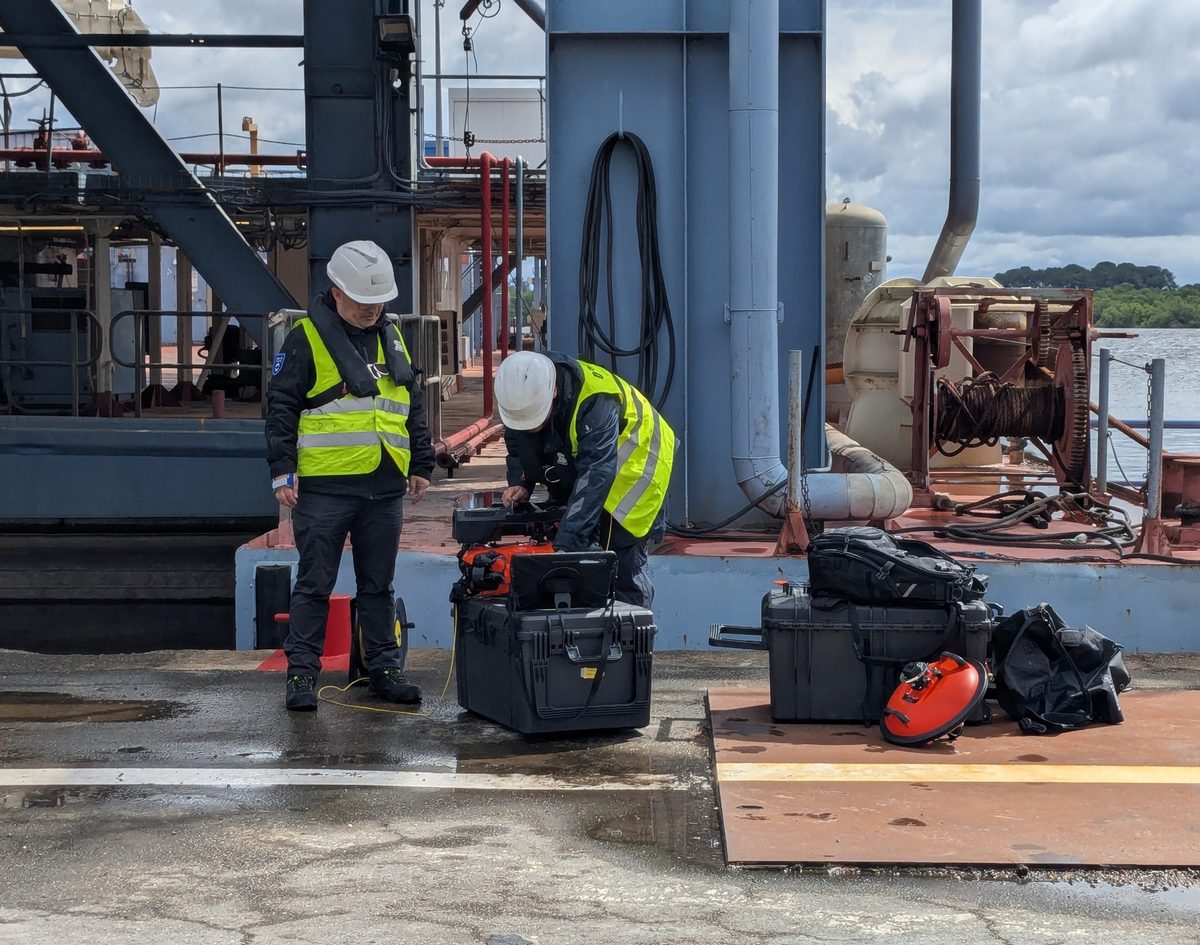

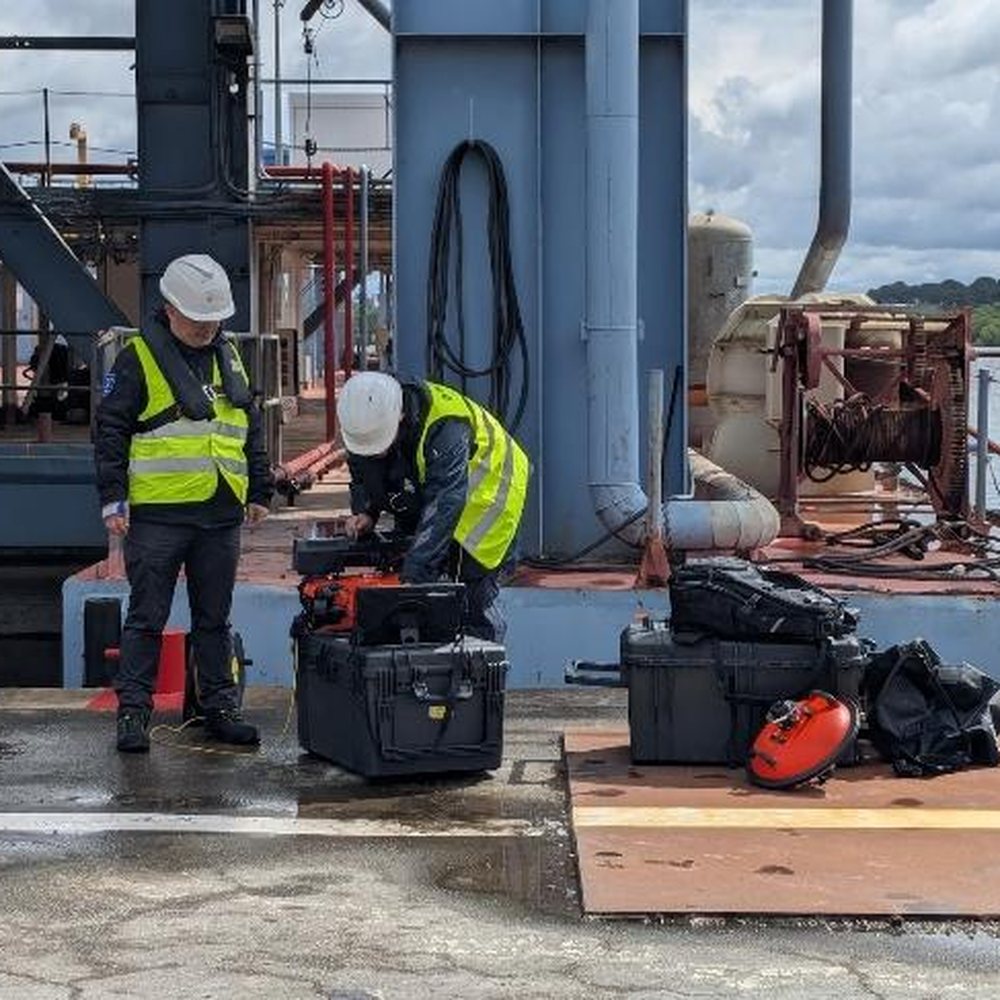

Nos équipes en intervention
fiche technique
Caractéristiques techniques du drone sous-marin
Vecteur et performances
- ROV Seasam, fabriqué en France, certifié CE
- Dimensions : 55 × 45 × 23 cm, poids 9 kg
- Profondeur maximale : 100 m
- Vitesse : 1,75 nœud (long.) / 0,85 nœud (lat.)
- Ombilical : 100 ou 200 m
- Autonomie : 1 h 30 à 4 h, batteries interchangeables en surface
Capteurs embarqués
- Caméra HD avec transmission vidéo en direct
- 2 projecteurs LED de 1 000 lumens
- Sonar d’imagerie acoustique multifaisceaux Oculus (Blueprint Subsea)
- Capteurs internes : pression, température, GPS, centrale inertielle 9 axes
- Aides au pilotage : maintien de cap, distance à la paroi, stationnaire automatique
applications
Les applications de l’inspection sous-marine par drone
Quais, appontements et bassins portuaires
Piles, palplanches et pieux
Plateformes et risers
Barrages, prises d’eau et ouvrages hydrauliques
Coques de navires et détection d’obstacles
Intervention sur toute la France et en Europe
Intervention sécurisée par une expérience standard industrielle
Télépilote expérimenté et certifié
Prise en charge de toutes les formalités administratives
performer
Caméra HD, sonar ou plongeur : quelle solution pour votre ouvrage ?
Drone sous-marin + caméra HD
Pour les eaux claires : caractérisation fine des fissures, éclats, manques de matière, corrosion et concrétions. Cas client : inspection des piliers d’une plateforme lacustre pour Vermilion Energy.
Drone sous-marin + sonar multifaisceaux
Pour les eaux turbides ou chargées de vase, là où la caméra est aveugle. Cas client : inspection d’un appontement du Grand Port Maritime de Bordeaux.
Plongeur scaphandrier
Indispensable pour les interventions manuelles (nettoyage, réparation, mesures au contact). Le drone réduit le temps d’exposition des plongeurs et oriente leur intervention vers les zones à enjeu.
nous contacter
Contactez-nous, nos équipes répondent à votre demande.
Bordeaux
5 rue Ferdinand de Lesseps, 33700 Mérignac FRANCE
vos questions
Nous répondons à vos questions
Qu’est-ce qu’un drone sous-marin ROV ?
Un ROV (Remotely Operated Vehicle) est un drone sous-marin téléopéré, relié à la surface par un câble ombilical. Le télépilote le guide en temps réel depuis la rive ou un bateau et reçoit en direct les images de la caméra et du sonar.
Peut-on inspecter un ouvrage immergé en eau trouble ?
Oui. Lorsque la caméra ne voit plus rien, le sonar d’imagerie acoustique multifaisceaux reconstitue une image des structures à partir des échos sonores. C’est ce qui nous a permis d’inspecter un appontement dans les eaux turbides de la Garonne pour le Grand Port Maritime de Bordeaux.
Jusqu’à quelle profondeur le drone sous-marin peut-il intervenir ?
Le ROV Seasam descend jusqu’à 100 m, avec un ombilical de 100 ou 200 m. Son autonomie de 1 h 30 à 4 h et ses batteries interchangeables permettent d’enchaîner plusieurs plongées dans la journée.
Le drone sous-marin remplace-t-il le plongeur ?
Pour le diagnostic visuel et acoustique, le drone évite d’exposer des plongeurs et coûte moins cher à mobiliser. Pour les interventions manuelles, le plongeur reste indispensable : le drone lui permet alors de cibler les zones à traiter.
Quels livrables recevez-vous après une inspection sous-marine ?
Un rapport d’inspection avec des fiches d’observation horodatées (profondeur, criticité, commentaire), les vidéos HD et enregistrements sonar, un plan des désordres géolocalisés et, selon la mission, un nuage de points ou un modèle 3D de l’ouvrage.
