Vermilion Energy a confié à Drones Solutions, filiale du groupe jll.spear, l’inspection sous-marine des piliers et du riser d’une plateforme lacustre à Parentis-en-Born, dans les Landes. Dans une eau suffisamment claire, le drone sous-marin a réalisé une inspection visuelle en vidéo HD, pile par pile, pour dresser un état de santé précis des fondations immergées sans mobiliser d’équipe de plongée.
Inspecter les piliers immergés d’une plateforme lacustre en vidéo HD.
L’objectif était double : faire un état des lieux des piles de fondation et du riser de la plateforme, puis établir un rapport des désordres contextualisé, directement exploitable par les équipes de maintenance.
L’intervention s’est déroulée en une matinée. Les télépilotes ont rejoint la plateforme en barge et opéré depuis la cabine du bateau une fois amarré. Après une plongée de reconnaissance pour vérifier l’absence d’obstacle et de risque pour la navigation, cinq plongées d’inspection sous-marine de plateforme ont été menées sous la structure et entre les piliers. Chaque pilier a été inspecté de haut en bas, du nord au sud et d’est en ouest, pour garantir une couverture complète.
Sommaire
1 | Inspection d’une plateforme lacustre
2 | Eau claire : l’inspection vidéo HD
3 | Désordres observés et livrables
4 | Présentation des entreprises
Eau claire ou eau turbide : choisir le bon capteur.
En eau claire, la caméra HD du drone sous-marin, couplée à deux projecteurs LED, offre le niveau de détail le plus fin. On distingue une fissure, un éclat de béton, une concrétion ou un point de corrosion, et chaque observation est horodatée sur la vidéo pour être retrouvée facilement.

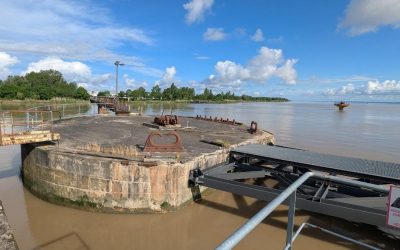

C’est toute la différence avec notre inspection d’un appontement pour le Grand Port Maritime de Bordeaux, où la turbidité de la Garonne rendait la caméra aveugle et imposait le sonar d’imagerie acoustique multifaisceaux. Le même drone, le ROV Seasam, embarque les deux technologies : l’optique pour caractériser finement les dégradations quand la visibilité le permet, le sonar quand l’eau est chargée. Le choix se fait sur site, dès la plongée de reconnaissance.
Compact (55 × 45 × 23 cm pour 9 kg), le drone descend jusqu’à 100 m de profondeur et se met à l’eau en quelques minutes depuis une barge, un quai ou une berge, sans infrastructure lourde.
Désordres observés et livrables de l’inspection.

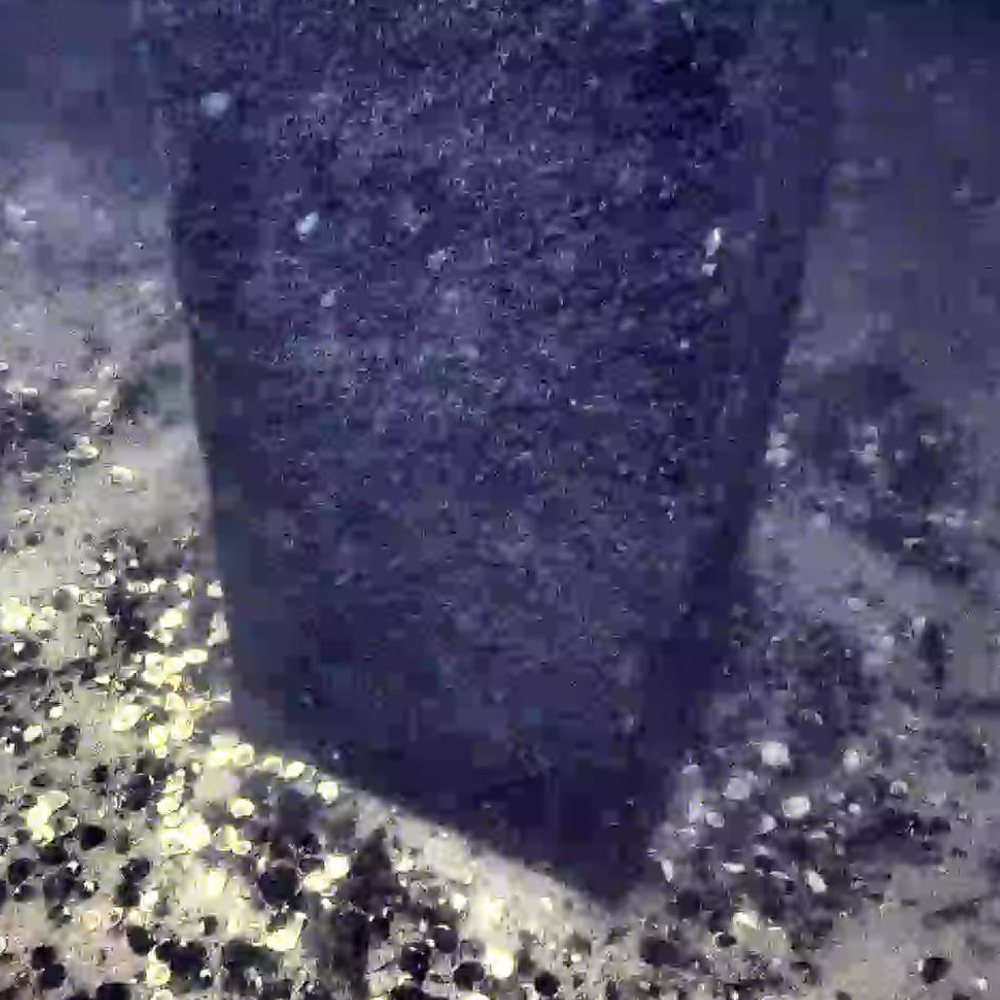

Les piliers présentent un état général acceptable. L’interaction entre le sol et les piles est excellente, sans perte de matière, et aucune armature n’est exposée.

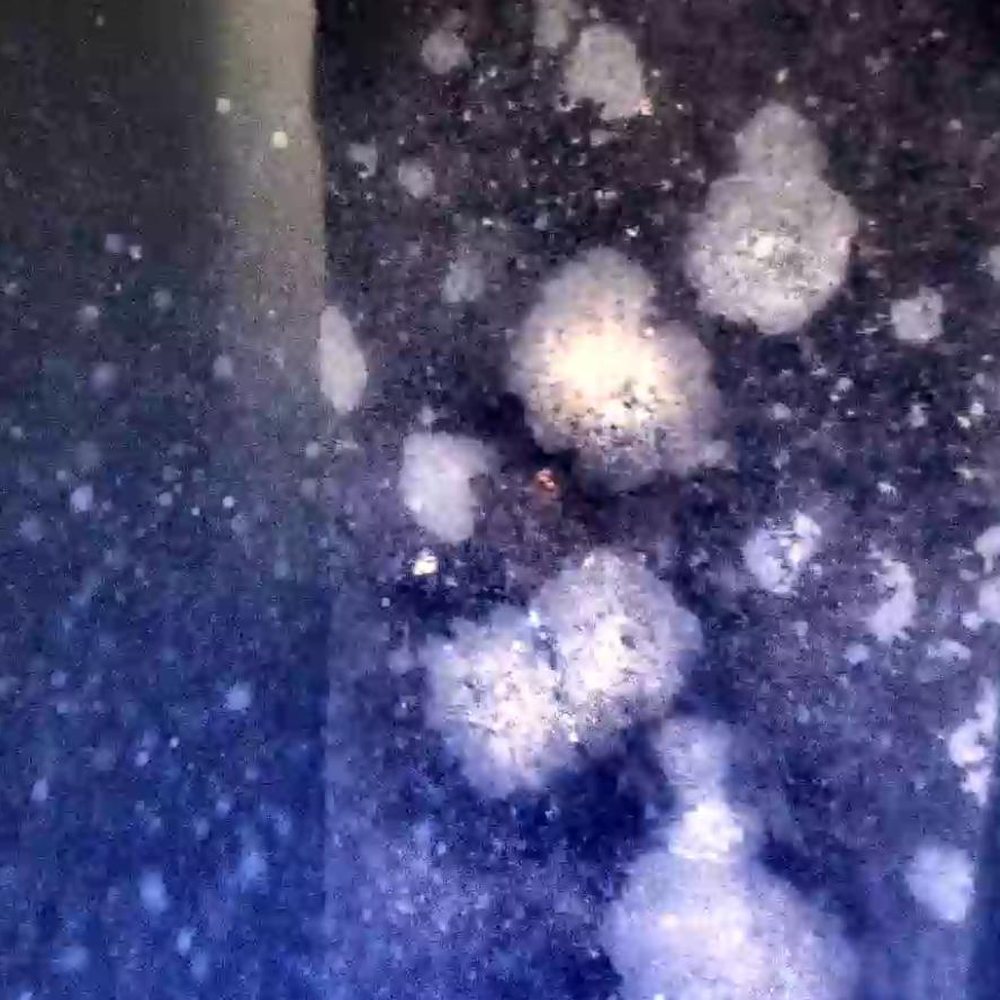

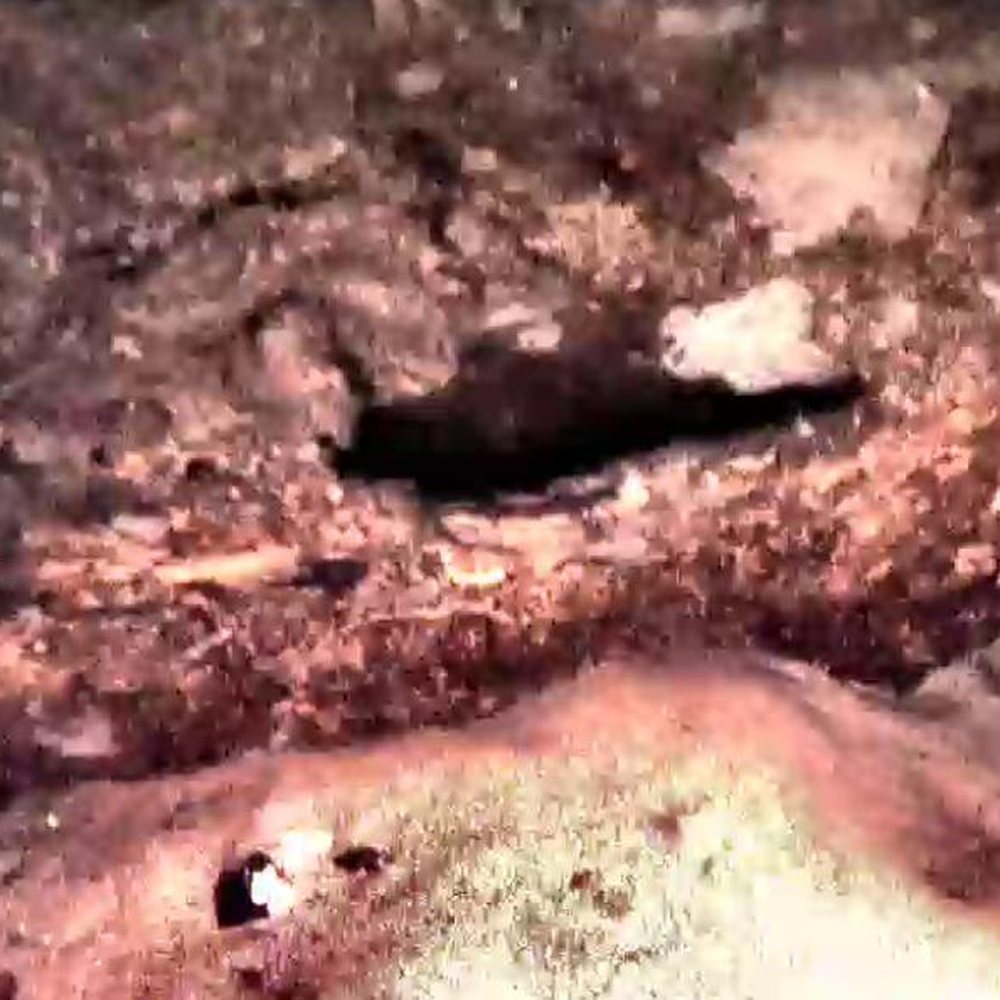

L’inspection a toutefois permis de localiser précisément plusieurs points d’attention : légères fissures en surface du béton, manques de matière non critiques, concrétions marines et algues sur l’enduit, une fissure au pied du riser, une plaque détachée au sol, un trou et une zone de corrosion abondante. Les soudures de coque contrôlées sont, elles, en bonne condition.
Chaque désordre est consigné dans le rapport d’intervention avec son repère vidéo, sa localisation sur le pilier et un niveau de criticité établi selon la grille de défauts fournie par le client, assorti d’une recommandation. Vermilion Energy dispose ainsi d’un état de référence de ses fondations immergées, qui servira de base de comparaison pour les prochaines campagnes.
Questions fréquentes sur l’inspection de plateforme par drone sous-marin.
Pourquoi inspecter les piliers d’une plateforme par drone sous-marin ?
Le drone évite d’exposer des plongeurs, intervient en une matinée et produit une vidéo archivée de chaque pilier, que l’on peut revoir et comparer d’une inspection à l’autre.
Quelle visibilité faut-il pour une inspection vidéo sous-marine ?
Dès que l’eau est suffisamment claire, la caméra HD et ses projecteurs LED suffisent. Si la turbidité est trop forte, le sonar multifaisceaux prend le relais.
Combien de temps dure une inspection de plateforme ?
Sur cette mission : réunion sécurité, chargement sur barge, une plongée de reconnaissance puis cinq plongées d’inspection, le tout en une matinée.
Quels défauts peut-on détecter sur un pilier immergé ?
Fissures, éclats et manques de matière, armatures exposées, corrosion, concrétions, affouillements à l’interface sol / pile ou objets au fond.
