Quais, palplanches, piles de pont, prises d’eau, bassins portuaires : une grande partie de nos infrastructures se trouve sous l’eau, là où l’œil ne va pas. Les inspecter régulièrement est indispensable pour suivre leur vieillissement et anticiper les travaux. Mais dans un estuaire, un fleuve chargé ou un bassin envasé, un obstacle complique tout : la turbidité. La visibilité peut y tomber à quelques centimètres, parfois moins. Comment établir un diagnostic fiable quand on ne voit rien ? Tour d’horizon des méthodes, de leurs limites et des critères pour choisir.
Pourquoi l’eau turbide complique l’inspection des ouvrages immergés
Quand la caméra ne voit plus rien
La turbidité désigne la quantité de particules en suspension dans l’eau : sédiments, vase, matière organique. Dans les grands estuaires comme celui de la Gironde, la marée remet en permanence les sédiments en suspension et l’eau devient quasiment opaque.
Conséquence directe : un plongeur travaille au toucher, et une caméra, même équipée d’un éclairage puissant, ne renvoie qu’un voile brun. Lors d’une inspection que nous avons menée dans la Garonne, la visibilité mesurée par la caméra du drone était inférieure à 1 mm. Impossible, dans ces conditions, de produire des images exploitables ou de documenter l’état d’un ouvrage.
Sommaire
1 | Pourquoi l’eau turbide complique l’inspection
2 | Plongeur, caméra, sonar : les méthodes possibles
3 | Le sonar multifaisceaux, une échographie sous l’eau
4 | Cas concret : un appontement dans la Garonne
5 | Comment choisir la bonne méthode
6 | Préparer son inspection sous-marine
Plongeur, caméra, sonar : quelles méthodes pour inspecter en eau turbide ?
L’inspection par plongeur scaphandrier
C’est la méthode historique. Le plongeur peut toucher, mesurer, nettoyer une zone ou réaliser une petite réparation. Mais en eau turbide, il travaille sans visibilité, souvent avec du courant et en coactivité avec l’exploitation du site. L’intervention est lourde à organiser, exposée, et ses observations sont difficiles à documenter : sans image exploitable, le diagnostic repose sur le ressenti et le compte rendu du plongeur.
Le drone sous-marin équipé d’une caméra HD
Le drone sous-marin, ou ROV, est piloté depuis la surface et filme l’ouvrage en continu. En eau claire, c’est l’outil le plus précis : la caméra et ses projecteurs LED caractérisent finement fissures, éclats, corrosion ou concrétions, comme lors de notre inspection des piliers d’une plateforme lacustre pour Vermilion Energy. En eau turbide, en revanche, la caméra atteint vite ses limites.
Le sonar d’imagerie acoustique multifaisceaux
Le sonar n’utilise pas la lumière mais le son. Embarqué sur le drone, il « voit » les parois, les palplanches et le fond même lorsque l’eau est noire. C’est la technologie de référence pour inspecter un ouvrage en eau turbide.
Le relevé bathymétrique
Plus global, le relevé du fond permet de cartographier un bassin, de repérer un envasement, un affouillement au pied d’un ouvrage ou des obstacles. Restitué en nuage de points ou en maillage 3D, il complète utilement l’inspection rapprochée des structures.
👉 Découvrez nos services d’inspection sous-marine par drone
Le sonar multifaisceaux, une échographie sous l’eau
Le principe
Le sonar d’imagerie acoustique émet un faisceau d’ondes sonores à haute fréquence et analyse leurs échos pour reconstruire, en temps réel, une image en deux dimensions des structures. Le principe est celui de l’échographie médicale ou de l’écholocalisation des chauves-souris. Monté sur un drone sous-marin, il balaye les parois à quelques mètres de distance, généralement entre 2 et 5 mètres.
Ce qu’il permet de détecter

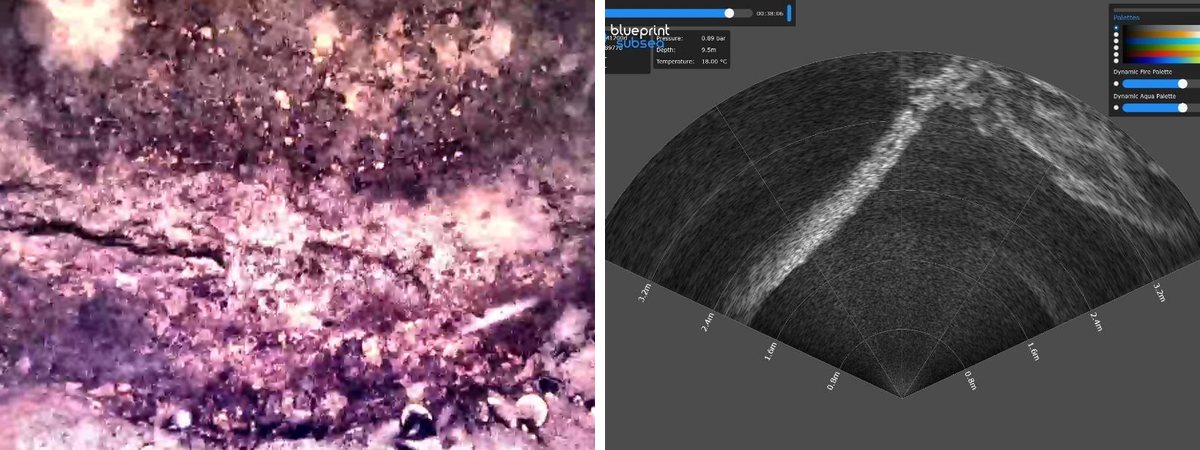

Discontinuités, cavités, déformations de palplanches, affouillements à la jonction avec le fond, enrochements, objets ou obstacles immergés. Il ne remplace pas la caméra pour apprécier la couleur d’une corrosion ou la finesse d’une fissure, mais il apporte une information fiable là où l’optique est aveugle. D’où l’intérêt d’un drone qui embarque les deux.
Cas concret : un appontement inspecté dans la Garonne

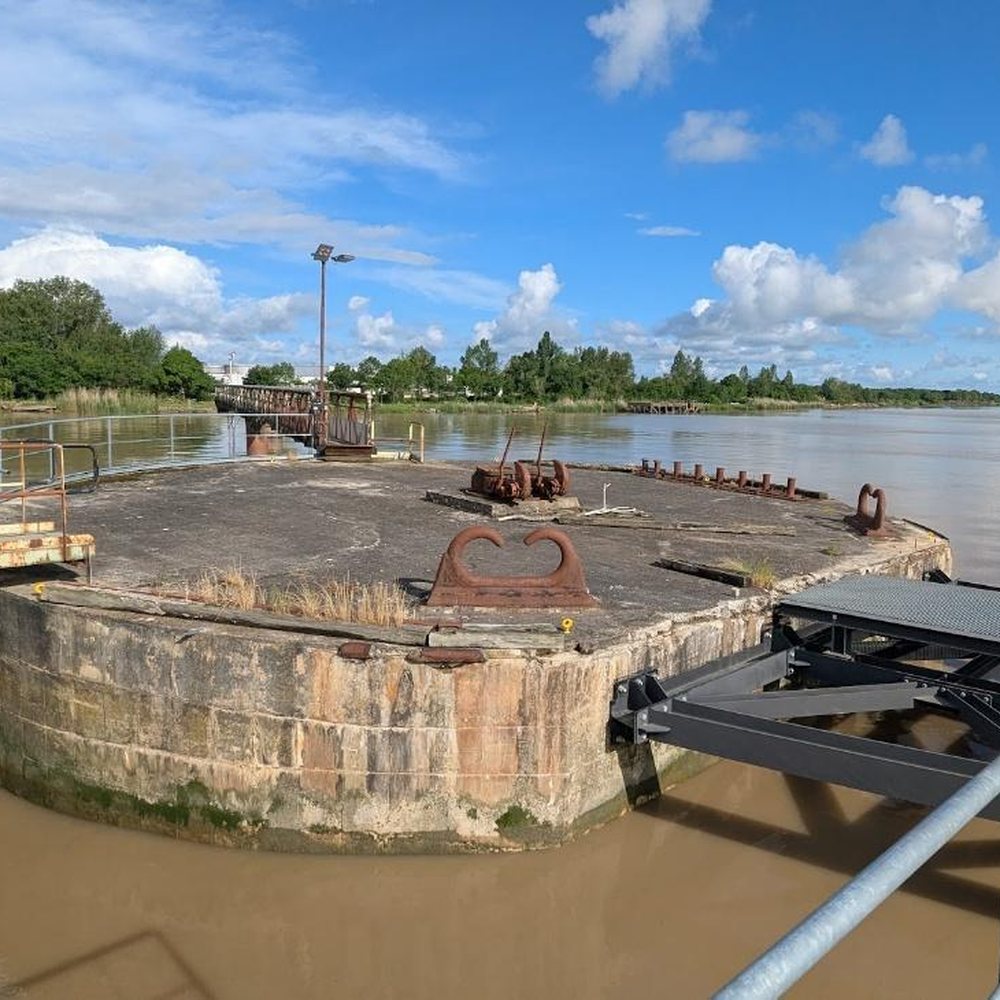

Le Grand Port Maritime de Bordeaux avait constaté le déplacement d’un appontement à Pauillac : un gabion en béton ceinturé de palplanches. Il fallait savoir si le mouvement venait d’un défaut structurel.
Les premiers essais caméra ont confirmé une visibilité inférieure à 1 mm. Drones Solutions a donc mené l’inspection au sonar multifaisceaux, monté sur un drone sous-marin ROV Seasam : quatre séquences d’acquisition entre 3 et 9,4 m de profondeur, jusqu’à la zone de contact avec le fond. Résultat : aucun désordre sur le gabion ni sur les palplanches. Le déplacement provient d’un affaissement global, une conclusion qui a directement orienté la suite des investigations.
👉 Lire le cas client : inspection sous-marine d’un appontement en eau turbide
Comment choisir la bonne méthode d’inspection ?
Il n’existe pas de méthode universelle. Le bon choix dépend de l’ouvrage, de l’eau et de ce que vous cherchez à savoir. Voici les principaux critères à prendre en compte.
- La visibilité : au-delà de quelques dizaines de centimètres, la caméra reste pertinente ; en dessous, le sonar devient indispensable.
- L’objectif : un diagnostic visuel ou acoustique se fait très bien par drone ; une intervention manuelle (nettoyage, réparation, mesure au contact) nécessite un plongeur.
- Le courant et la marée : ils conditionnent les créneaux d’intervention et la stabilité du drone.
- La profondeur et l’accès : quai, berge ou barge, longueur d’ombilical nécessaire.
- Le suivi dans le temps : des données horodatées et géolocalisées permettent de comparer les campagnes successives.
| Méthode | Eau claire | Eau turbide | Point fort |
|---|---|---|---|
| Plongeur | Oui | Au toucher | Interventions manuelles |
| Drone + caméra HD | Idéal | Limité | Détail des défauts |
| Drone + sonar multifaisceaux | Oui | Idéal | Voir sans lumière |
| Relevé bathymétrique | Oui | Oui | Vue d’ensemble du fond |
Préparer son inspection sous-marine
Une inspection réussie se prépare. Avant de contacter un prestataire, réunissez si possible :
- les plans de l’ouvrage et son historique (travaux, inspections précédentes) ;
- l’objectif de l’inspection et les désordres suspectés ;
- les possibilités d’accès : quai, berge, barge ;
- les contraintes d’exploitation et de coactivité ;
- les conditions de marée et de courant ;
- vos exigences de sécurité, pour établir le plan de prévention.
Ces éléments permettent de choisir le bon capteur, de dimensionner la mission et de fixer les livrables attendus : vidéos, fiches d’observation, plan des désordres, nuage de points.
Drones Solutions, votre partenaire pour l’inspection sous-marine
Filiale du groupe jll.spear basée à Mérignac, Drones Solutions inspecte vos ouvrages immergés par drone sous-marin, en vidéo HD en eau claire et au sonar multifaisceaux en eau turbide. Nos équipes vous accompagnent de la définition du besoin jusqu’au rapport d’inspection.
Questions fréquentes sur l’inspection en eau turbide
Peut-on utiliser une caméra sous-marine en eau trouble ?
Pas efficacement. Dès que la visibilité tombe sous quelques dizaines de centimètres, la caméra ne renvoie plus d’image exploitable, même avec un éclairage puissant. Le sonar d’imagerie acoustique prend alors le relais.
Qu’est-ce qu’un sonar multifaisceaux ?
C’est un sonar qui émet plusieurs faisceaux d’ondes sonores à haute fréquence et reconstruit une image des structures à partir de leurs échos, en temps réel. Il permet de voir dans une eau totalement opaque.
Le drone sous-marin remplace-t-il le plongeur ?
Pour le diagnostic visuel et acoustique, oui dans la plupart des cas, sans exposer de plongeur. Pour les interventions manuelles, le plongeur reste indispensable ; le drone lui permet de cibler les zones à traiter.
Quels ouvrages peut-on inspecter en eau turbide ?
Quais, appontements, palplanches, gabions, piles de pont, bassins portuaires, prises d’eau, barrages : toute structure immergée accessible au drone.
